・環境にやさしいオイルミストコレクター(油煙対策)を取付(※1、※2)
・駆動は速度安定のため、ベクトルインバーターを採用
・弛み制御のダンサーロールには超精密リリーフ付きレギュレータを取り入れ、背圧を逃がす機構
・圧延ロール引出機構を採用することで、容易な圧延ロール交換が可能(※3)
・ミルコントローラー(走間制御器)を設置し、フィードバック制御することで圧延寸法を自動追従可能(※4)
製品紹介
圧延機・伸線機
![](/products/rolling/img/img_header_image.png)

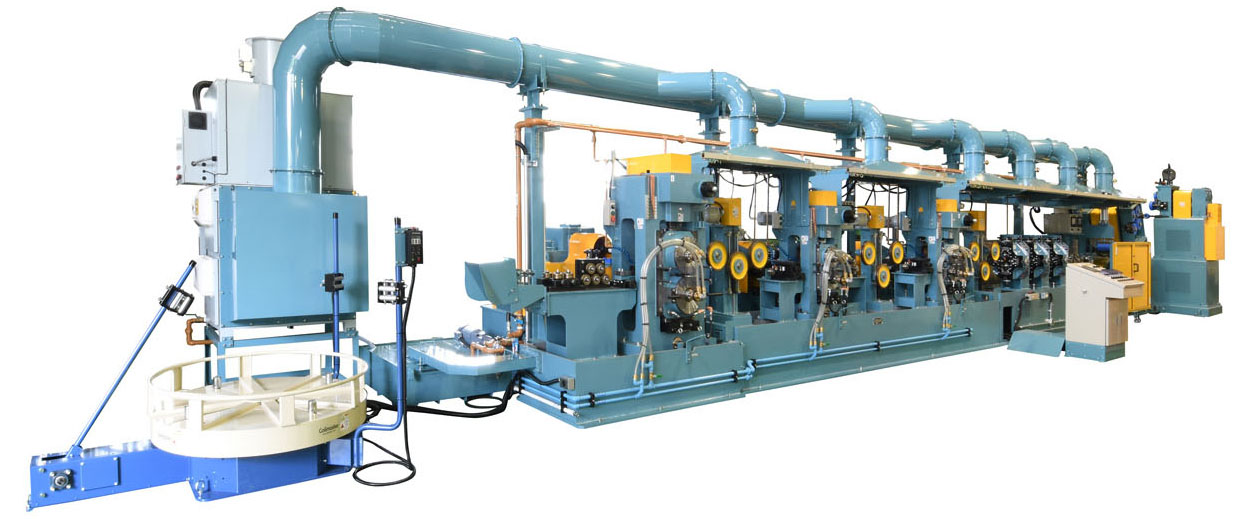

3タンデム異形圧延・伸線ライン
![](/products/rolling/img/img_rolling_01.jpg)
機械構成
- 繰出装置
- Φ300圧延機
- Φ200圧延機
- Φ200圧延機
- タークスヘッド×3台
- Φ700滑車機
- 1,000kg巻取機
主仕様
- 圧延ライン速度:0~100m/min.
- 材料:硬鋼線(φ2.0~φ8.5)
- 厚み範囲:t1.0~t6.0mm
- 幅範囲 :w3.0~w13.0mm
特⾧
-

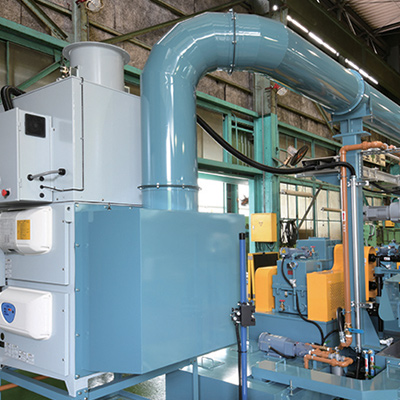

オイルミストコレクター※1
-

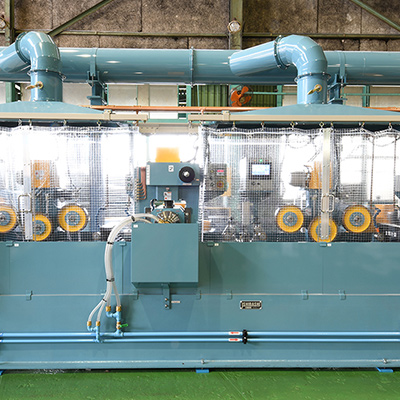

カーテンダクト※2
-

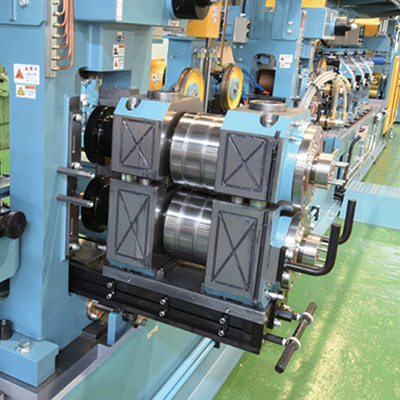

圧延ロール引出機構※3
-

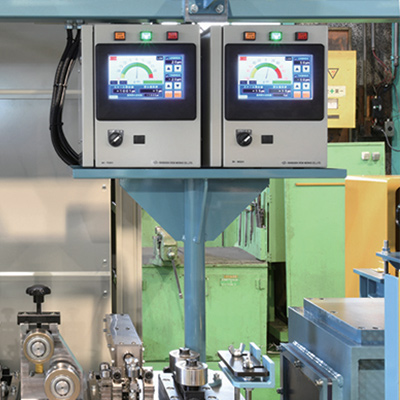

ミルコントローラー※4

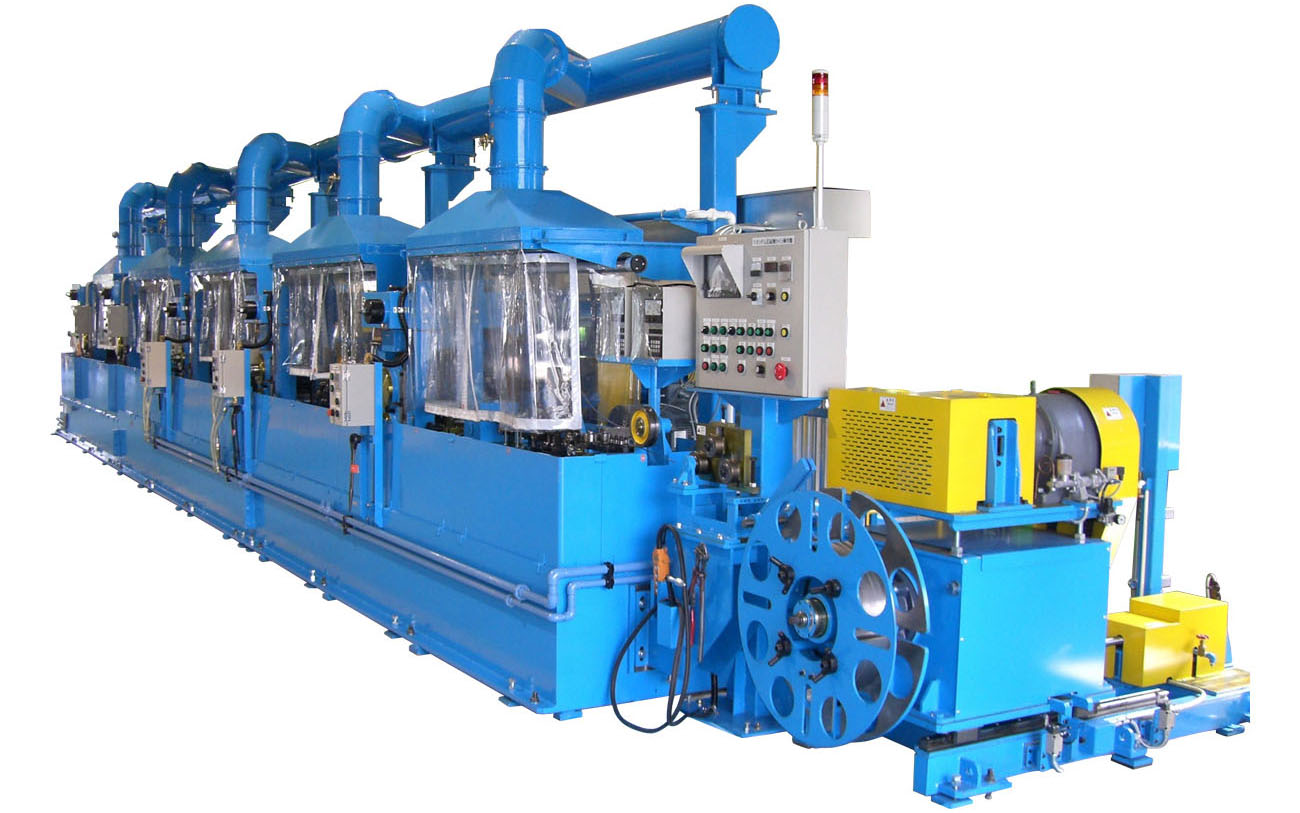

5タンデム圧延機ライン
![](/products/rolling/img/img_rolling_02.jpg)
機械構成
- 繰出装置
- Φ300圧延機×2
- Φ200圧延機×3式
- 500kg巻取機
・圧延油ろ過装置・冷却装置・電気集塵式ミストコレクター採用
主仕様
- 圧延ライン速度:0~100m/min.
- 材料:硬鋼線(φ1.5~φ6.0)
- 厚み範囲:t0.6~t2.0mm
- 幅範囲 :w2.0~w10.0mm

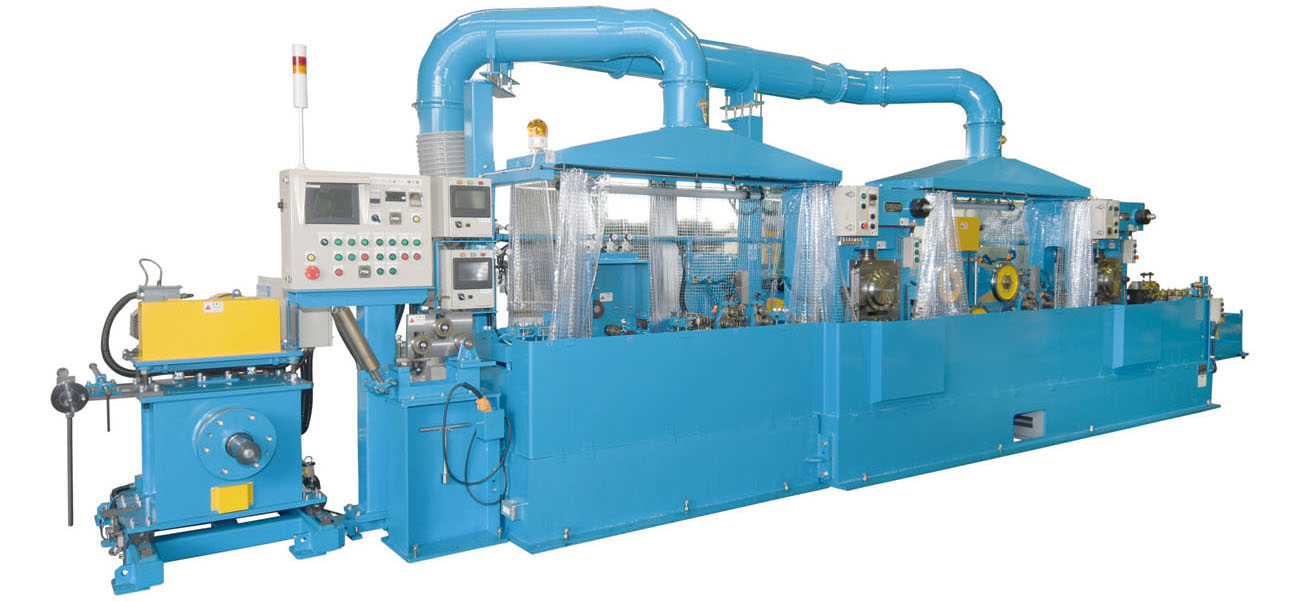

2タンデム圧延機ライン
![](/products/rolling/img/img_rolling_03.jpg)
機械構成
- 繰出装置
- Φ300圧延機
- Φ300圧延機
- 500kg巻取機
・圧延油ろ過装置・冷却装置・電気集塵式ミストコレクター採用
主仕様
- 圧延ライン速度:0~100m/min.
- 材料:硬鋼線(φ2.0~φ8.0)
- 厚み範囲:t1.0~t6.0mm
- 幅範囲 :w3.0~w13.0mm

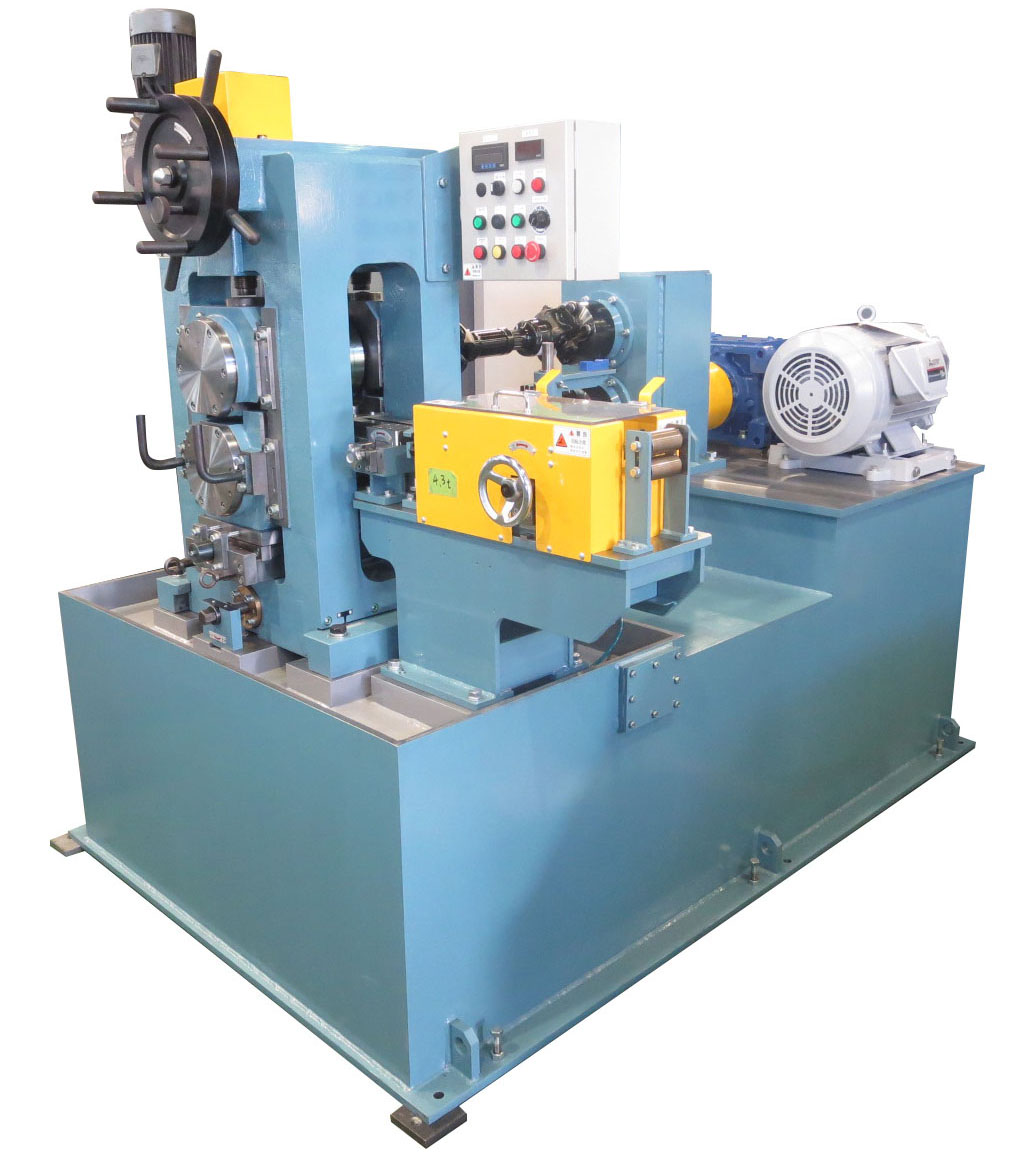

φ250ロール圧延機
![](/products/rolling/img/img_rolling_04.jpg)
機械構成
- Φ250ロール圧延機
主仕様
- 圧延ライン速度:15m/min.(一定)
- 材料:非鉄金属t10.0~t25.0mm×w100.0~w150.0mm
- 厚み範囲:t0.5~t4.0mm
- 幅範囲 :w100.0~w180.0mm
